Gravitacijos liejimasyra įrodytas nuolatinio liejimo formos procesas, skirtas gaminti patvarius, vienodus matmenis metalo komponentus, ypač aliuminio lydinio dalis.Xuxingspecializuojasi aliuminio lydinio gravitacijos liejimo, formų projektavimo, liejimo ir vėlesnio apdirbimo srityse, teikdama pritaikytus sprendimus klientams, ieškantiems patikimų liejinių pramonės, automobilių ir inžinerijos reikmėms.
Norint užpildyti daugkartinio naudojimo metalo formą išlydytu lydiniu, liejant gravitacijos būdu naudojama natūrali gravitacija, o ne didelis įpurškimo slėgis. Šis kontroliuojamas užpildymo būdas gali užtikrinti gerą paviršiaus kokybę, matmenų nuoseklumą ir mechanines savybes, išlaikant didesnį lankstumą nei kai kurie aukšto slėgio liejimo procesai. Komponentams, kuriems reikia didesnių ar storesnių sekcijų, vidinių ertmių, smėlio šerdžių, apdirbimo ar terminio apdorojimo, gravitacijos liejimas gali pasiūlyti veiksmingą pusiausvyrą tarp investicijų į įrankius, gamybos efektyvumo, komponentų veikimo ir pritaikymo.
Turinys
- Kas yra gravitacijos liejimas?
- Kaip veikia gravitacijos liejimo procesas?
- Kokie yra pagrindiniai gravitacijos liejimo pranašumai?
- Kokios medžiagos ir pritaikymas tinka liejimui gravitacijos būdu?
- Kaip gravitacinis liejimas lyginamas su kitais liejimo metodais?
- Kokie veiksniai turi įtakos gravitacijos liejimo kokybei?
- Kodėl verta rinktis Xuxing pritaikytam gravitacijos liejimui?
- Dažnai užduodami klausimai
- Išvada

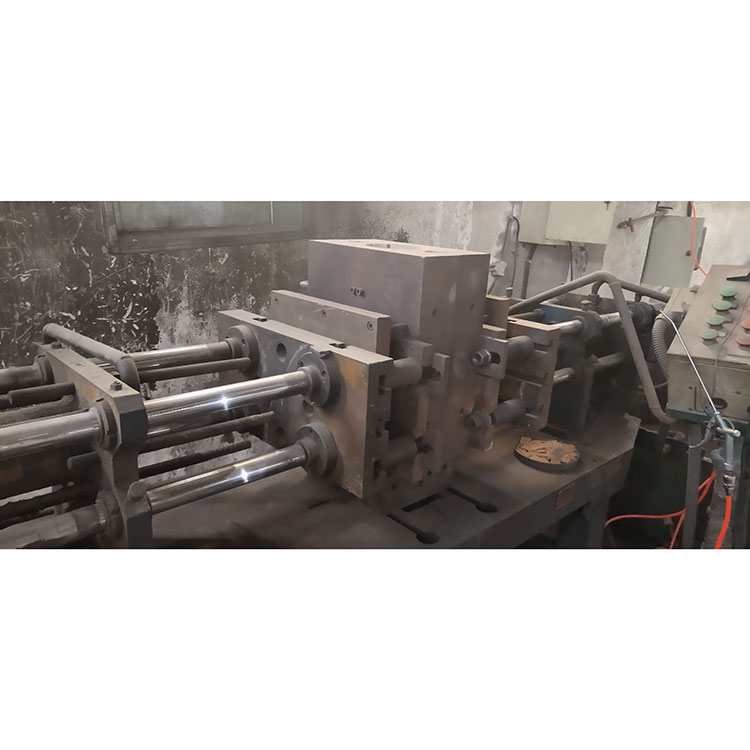

Kas yra gravitacijos liejimas?
Gravitacinis liejimas yra nuolatinio liejimo formos tipas, kai išlydytas metalas pilamas tiesiai į daugkartinio naudojimo metalo štampą. Skirtingai nuo liejimo aukštu slėgiu, procesas nepriklauso nuo aukšto slėgio įpurškimo sistemos, kuri išlydytą metalą įstumia į ertmę. Vietoj to, gravitacija natūraliai perkelia išlydytą lydinį per užtvarų sistemą ir į pelėsių ertmę.
Daugkartinio naudojimo metalinė forma yra viena iš pagrindinių šio gamybos metodo savybių. Palyginti su įprastomis smėlio formomis, nuolatiniai metaliniai štampai gali užtikrinti geresnį pakartojamumą, geresnes paviršiaus charakteristikas ir stabilią dalių geometriją per pakartotinius gamybos ciklus.
Gravitacinis liejimas ypač tinka aliuminio lydinio komponentams, kai gamintojams reikia struktūrinio vientisumo, gana geros paviršiaus apdailos, matmenų nuoseklumo ir pagrįsto gamybos lankstumo derinio.
Priklausomai nuo komponento konstrukcijos, liejimo procese taip pat gali būti įtrauktos smėlio šerdys. Tai leidžia gamintojams sukurti vidinius praėjimus, ertmes, tuščiavidurius profilius ir kitas funkcijas, kurias kitu atveju reikėtų daug apdirbti.
Pirkėjams, tyrinėjantiems individualų gravitacijos liejimą, prieš pradedant gamybą svarbu įvertinti ryšį tarp lydinio pasirinkimo, formos konstrukcijos, užpildymo elgsenos, kietėjimo, apdirbimo ir tikrinimo.
Kaip veikia gravitacijos liejimo procesas?
Patikimas gravitacijos liejimo procesas prasideda nuo inžinerijos ir įrankių paruošimo, o ne nuo pačios liejimo operacijos. Kiekvienas etapas turi įtakos galutinei gatavo komponento kokybei, matmenų tikslumui, gamybos nuoseklumui ir kainai.
- Komponentų ir formų dizainas:Inžinieriai įvertina komponentų geometriją, sienelės storį, grimzlės kampus, atskyrimo liniją, šerdis, užtvarų sistemą, stovus ir numatomą metalo susitraukimą.
- Diegimo paruošimas:Daugkartinio naudojimo metalinė forma išvaloma, surenkama ir paruošiama liejimui. Tinkamas formos paruošimas padeda pasiekti nuoseklų užpildymą ir dalių atleidimą.
- Lydinio paruošimas:Pasirinktas aliuminio lydinys išlydomas ir paruošiamas pagal reikiamą medžiagos specifikaciją. Lydymosi švara yra svarbi siekiant sumažinti intarpus ir kitus galimus defektus.
- Išlydyto metalo liejimas:Išlydytas lydinys perkeliamas į formą. Gravitacija suteikia jėgą, reikalingą užpildyti ertmę.
- Užpildymas ir kietėjimas:Metalas teka per užtvarų sistemą ir palaipsniui sukietėja formos viduje. Teisingas šėrimo ir kietėjimo dizainas padeda kontroliuoti susitraukimą.
- Liejimo pašalinimas:Tinkamai sukietėjus, gatavas liejinys pašalinamas iš štampavimo.
- Apdaila ir apdirbimas:Vartai, stovai, blykstė ir kita perteklinė medžiaga pašalinama. Priklausomai nuo kliento reikalavimų, komponentas gali būti apdorotas šratiniu pūtimu, terminis apdorojimas, CNC apdirbimas, paviršiaus apdorojimas arba papildoma patikra.
Šis sistemingas požiūris padeda gamintojams pasiekti pakartojamą gamybą išlaikant lankstumą, reikalingą pritaikytiems aliuminio komponentams.
Kokie yra pagrindiniai gravitacijos liejimo pranašumai?
Gravitacinis liejimas suteikia naudingą pusiausvyrą tarp liejimo kokybės, investicijų į įrankius, dizaino lankstumo ir gamybos efektyvumo. Dėl savo pranašumų jis tinka daugeliui pramonės ir automobilių komponentų.
1. Gera paviršiaus apdaila
Metalinis štampas paprastai suteikia lygesnį formos paviršių nei tradicinė smėlio forma. Vadinasi, gravitacinio liejimo komponentai gali pasiekti santykinai gerą paviršiaus apdailą ir gali prireikti mažiau apdailos tais atvejais, kai nėra būtinos itin griežtos paviršiaus specifikacijos.
2. Patikimos mechaninės savybės
Gravitacinis liejimas gali pagaminti aliuminio komponentus, turinčius naudingų mechaninių savybių, kai pasirenkamas tinkamas lydinys, formos konstrukcija ir proceso parametrai. Tinkami komponentai taip pat gali būti termiškai apdorojami, kad būtų pagerintas stiprumas ir našumas.
3. Daugkartinio naudojimo įrankiai
Nuolatinis metalinis štampas gali būti naudojamas pakartotinai, o tai padeda išlaikyti vienodą komponentų geometriją gamybos metu. Dėl to gravitacinis liejimas yra ypač patrauklus pakartotiniams gamybos projektams, kai įrankių sąnaudos gali būti paskirstytos kelioms gamybos serijoms.
4. Tinka didesniems ir storesniems komponentams
Gravitacinis liejimas gali būti naudingas tam tikriems didesniems arba storesniems aliuminio komponentams. Jo proceso charakteristikos suteikia lankstumo konstrukcijoms, kurios gali būti netinkamos liejant aukštu slėgiu.
5. Lanksčios gamybos galimybės
Nors gravitacinis liejimas ne visada yra greičiausia liejimo technologija, jis gali būti ekonomiškai patrauklus įvairiems gamybos kiekiams. Jis dažnai laikomas pritaikytiems OĮG komponentams, pramoninei įrangai, automobilių dalims ir inžineriniams produktams.
- Daugkartinio naudojimo metaliniai įrankiai
- Gera ir pastovi paviršiaus kokybė
- Tinka daugeliui aliuminio lydinių
- Geras konstrukcinis veikimas tinkamam dizainui
- Suderinamumas su smėlio šerdies technologija
- Pagalba terminiam apdorojimui ir apdirbimui
- Tinka komponentų gamybai pagal užsakymą
- Naudinga mažoms ir vidutinėms bei pasirinktoms didesnėms gamybos apimtims
Kokios medžiagos ir pritaikymas tinka liejimui gravitacijos būdu?
Aliuminio lydiniai yra viena iš labiausiai paplitusių medžiagų, naudojamų gravitaciniam liejimui. Aliuminis derina palyginti mažą svorį su naudingu stiprumu, atsparumu korozijai, šilumos laidumu ir apdirbamumu, todėl tinka daugeliui inžinerinių programų.
Atsižvelgdami į eksploatacinių savybių reikalavimus, gamintojai gali įvertinti skirtingas aliuminio lydinio klases. A356 yra vienas dažniausiai laikomas aliuminio liejimo lydinys, ypač komponentams, kurių stiprumas, apdirbamumas ir terminis apdorojimas yra svarbūs.
Tačiau lydinio pasirinkimas visada turėtų būti pagrįstas faktiniu pritaikymu. Prieš pasirenkant galutinę medžiagą, reikia atsižvelgti į mechaninius reikalavimus, darbo temperatūrą, korozijos poveikį, matmenų reikalavimus, apdirbimo poreikius ir paviršiaus apdorojimą.
Tipiški gravitacijos liejimo aliuminio komponentų pritaikymai:
- Automobilių komponentai ir konstrukcinės dalys
- Pramoninių mašinų komponentai
- Mechaninės įrangos korpusai
- Inžinerinė įranga
- Aliuminio konstrukciniai komponentai
- Su šiluma susiję įrangos komponentai
- Komponentai su vidiniais praėjimais
- Individualizuotos OEM atsarginės dalys
Kai komponentui reikia vidinių ertmių arba sudėtingų praėjimų, smėlio šerdys gali būti integruotos į formos dizainą. Tai gali žymiai išplėsti geometrines gravitacijos liejimo galimybes ir sumažinti medžiagos, kurią kitu atveju reikėtų pašalinti apdirbant, kiekį.
Kaip gravitacinis liejimas lyginamas su kitais liejimo metodais?
Liejimo proceso pasirinkimas niekada neturėtų priklausyti tik nuo pradinės vieneto kainos. Inžinieriai ir pirkimo komandos turėtų apsvarstyti investicijas į įrankius, metinę gamybos apimtį, komponentų dydį, sienelės storį, geometriją, matmenų leistinus nuokrypius, mechaninius reikalavimus, paviršiaus apdailą ir apdirbimą.
| Funkcija | Gravitacijos liejimas | Smėlio liejimas | Aukšto slėgio liejimas | Žemo slėgio liejimas |
|---|---|---|---|---|
| Formos tipas | Daugkartinio naudojimo metalinis štampas | Paprastai naudojama smėlio forma | Daugkartinio naudojimo metalinis štampas | Daugkartinio naudojimo metalinė forma |
| Užpildymo būdas | Natūrali gravitacija | Natūrali gravitacija | Aukšto slėgio įpurškimas | Kontroliuojamas žemas slėgis |
| Paviršiaus apdaila | Apskritai geras | Paprastai šiurkštesnis | Labai gerai | Gerai |
| Įrankių pakartotinis naudojimas | Aukštas | Žemas | Aukštas | Aukštas |
| Tipiškas gamybos greitis | Vidutinis | Žemas ar vidutinio sunkumo | Aukštas | Vidutinis |
| Dideli arba stori komponentai | Tinka daugeliui dizainų | Labai lankstus | Kai kuriems dizainams labiau ribotas | Tinka pasirinktam dizainui |
| Gamybos lankstumas | Nuo mažo iki didelio kiekio | Puikiai tinka prototipams ir mažiems kiekiams | Geriausiai tinka didesniems kiekiams | Nuo vidutinio iki didelio kiekio |
Aukščiau pateiktame palyginime pateikiamos bendros gairės, o ne universalus reitingas. Tinkamiausias gamybos procesas priklauso nuo konkretaus komponento ir gamybos reikalavimų. Patyręs liejinių gamintojas, prieš patvirtindamas procesą, turėtų peržiūrėti inžinerinį brėžinį arba 3D modelį.
Kokie veiksniai turi įtakos gravitacijos liejimo kokybei?
Aukštos kokybės gravitacijos liejimas priklauso nuo kelių tarpusavyje susijusių veiksnių. Įrankiai, lydinio paruošimas, liejimo sąlygos, kietėjimo elgsena, apdirbimas ir tikrinimas turi veikti kartu, kad būtų pasiekti patikimi rezultatai.
Formos ir vartų dizainas
Kuriant įrankius reikia atsižvelgti į užtvarų sistemas, stovus, grimzlės kampus, atskyrimo linijas, sienelių storį ir aušinimo sąlygas. Prasta konstrukcija gali padidinti nepilno užpildymo, susitraukimo, poringumo, iškraipymo ar sudėtingo išardymo riziką.
Išlydyto metalo temperatūra
Išlydyto lydinio temperatūra turi įtakos tekėjimui ir kietėjimui. Jei temperatūra per žema, gali įvykti priešlaikinis sukietėjimas. Jei jis yra per didelis, procesas gali turėti kitų problemų dėl kokybės ir įrankių. Todėl proceso parametrai turėtų būti nustatyti pagal pasirinkto lydinio ir komponento geometriją.
Pelėsių temperatūra
Nuolatinė pelėsių temperatūra prisideda prie stabilaus užpildymo ir kietėjimo. Tinkamų šiluminių sąlygų palaikymas ypač svarbus pakartotinai gaminant komponentus.
Lydinio švara
Inkliuzai ir per didelis dujų kiekis gali turėti įtakos lietinių komponentų vientisumui. Todėl tinkamas lydalo paruošimas ir proceso kontrolė yra svarbūs gaminant konstrukcines arba našumui svarbias dalis.
Terminis apdorojimas ir apdirbimas
Kai kurie aliuminio liejiniai gali būti termiškai apdoroti, kad būtų pasiektos specifinės mechaninės savybės. Tada CNC apdirbimas gali būti naudojamas kritinėms skylėms, tvirtinimo paviršiams, sriegiams ar kitoms funkcijoms, kurioms reikia didesnių matmenų leistinų nuokrypių, nei gali užtikrinti liejimo sąlygos.
Kokybės patikra
Matmenų patikrinimas ir vizualinis patikrinimas padeda patikrinti, ar liejiniai atitinka klientų reikalavimus. Reikalingoms reikmėms gali būti svarstomi papildomi tikrinimo metodai, atsižvelgiant į komponento specifikaciją ir kokybės standartą.
Kodėl verta rinktis Xuxing pritaikytam gravitacijos liejimui?
„Xuxing“ turi didelę aliuminio lydinio gravitacijos liejimo patirtį ir suteikia galimybes, apimančias formų dizainą, liejimą gravitacijos būdu, smėlio šerdies gamybą ir apdirbimą. Jo gamybos galimybės yra skirtos palaikyti pritaikytus liejimo projektus nuo įrankių kūrimo iki gatavų komponentų gamybos.
Pirkėjams, ieškantiems aKinijos gravitacinių liejinių gamintojas, integruotas tiekėjas gali supaprastinti projekto komunikaciją ir gamybos valdymą. Užuot koordinavę atskirus įrankių, liejimo, šerdžių ir apdirbimo tiekėjus, klientai gali dirbti su vienu gamybos partneriu ir valdyti kelis gamybos proceso etapus.
„Xuxing“ gravitacinės liejimo galimybės gali palaikyti projektus, kuriems reikia:
- Individualus pelėsių kūrimas:Liejimo štampai gali būti sukurti pagal kliento brėžinius ir komponentų geometriją.
- Aliuminio lydinio liejimas:Tinkamos aliuminio lydinio medžiagos gali būti įvertintos pagal paskirtį.
- Smėlio šerdies gamyba:Vidinės ertmės ir praėjimai gali būti įtraukti į tinkamas komponentų konstrukcijas.
- Apdirbimo paslaugos:Kritinius matmenis ir funkcines savybes galima apdoroti po liejimo.
- Inžinerinis palaikymas:Prieš pradedant įrankius ir masinę gamybą, galima įvertinti gamybos aspektus.
- Gamybos nuoseklumas:Daugkartinio naudojimo įrankiai palaiko pakartotinę gamybą ir nuoseklią komponentų geometriją.
Klientai taip pat gali susipažinti su įmonės paslaugomisliejimo gaminiai ir sprendimaipalyginti skirtingas pritaikytų aliuminio komponentų gamybos galimybes.
Prieš teikiant citatą, rekomenduojama parengti 2D inžinerinį brėžinį, 3D CAD modelį, medžiagos specifikaciją, metinį kiekį, kritines leistinas nuokrypas, paviršiaus reikalavimus, terminio apdorojimo reikalavimus ir apdirbimo specifikacijas. Išsamios techninės informacijos teikimas padeda gamintojui tiksliau įvertinti įrankių sudėtingumą ir gamybos sąnaudas.
Dažnai užduodami klausimai apie gravitacijos liejimą
1. Koks pagrindinis skirtumas tarp liejimo gravitacijos ir smėlio liejimo?
Liejant gravitacijos būdu, naudojama daugkartinio naudojimo metalinė forma, o įprasto liejimo smėliu atveju paprastai naudojama išnaudojama smėlio forma. Nuolatinis metalinis štampas gali užtikrinti geresnes paviršiaus charakteristikas ir nuoseklesnę geometriją per pakartotinius gamybos ciklus.
2. Ar gravitacinis liejimas tinka aliuminio komponentams?
Taip. Aliuminio lydiniai plačiai naudojami gravitacijos liejimui. Procesas tinka daugeliui komponentų, kuriems reikalinga stiprumo, svorio, paviršiaus kokybės, matmenų konsistencijos ir gamybos lankstumo pusiausvyra.
3. Ar gravitacijos liejinius galima termiškai apdoroti?
Taip. Tam tikri aliuminio lydiniai gali būti termiškai apdoroti, pvz., T6, kai tinka lydinio ir komponento konstrukcija. Terminis apdorojimas turi būti parinktas pagal reikiamas mechanines savybes ir medžiagos specifikaciją.
4. Ar galima vidinės ertmės susidaryti liejant gravitacijos būdu?
Taip. Smėlio šerdys gali būti įtrauktos į atitinkamas gravitacijos liejimo konstrukcijas, kad būtų sukurti vidiniai praėjimai, ertmės, tuščiaviduriai skyriai ir kitos savybės, kurių negali suformuoti tiesiogiai išorinė pelėsių ertmė.
5. Ar gravitacinis liejimas tinkamas masinei gamybai?
Gravitacinis liejimas gali būti naudojamas pakartotinai gamybai ir pasirinktoms didesnės apimties reikmėms. Tačiau ekonomiškiausias liejimo būdas priklauso nuo gamybos kiekio, komponentų geometrijos, ciklo trukmės, investicijų į įrankius ir kokybės reikalavimų.
6. Kokia informacija reikalinga gravitacijos štampuoto liejimo citatai?
Idealiu atveju klientai turėtų pateikti 2D brėžinį arba 3D CAD modelį, medžiagos specifikaciją, numatomą gamybos kiekį, kritinius matmenis ir leistinus nuokrypius, paviršiaus apdailos reikalavimus, terminio apdorojimo reikalavimus ir apdirbimo specifikacijas. Šios detalės padeda gamintojui įvertinti įrankių ir gamybos reikalavimus.
7. Kaip pirkėjai gali pasirinkti patikimą gravitacijos liejimo tiekėją?
Pirkėjai turėtų įvertinti tiekėjo liejimo patirtį, įrankių galimybes, žinias apie medžiagas, apdirbimo pajėgumus, kokybės kontrolės procedūras, gamybos įrangą, inžinerinę pagalbą ir gebėjimą vykdyti pritaikytus projektus. Pavyzdinių dalių peržiūra ir techninių reikalavimų aptarimas prieš masinę gamybą taip pat gali sumažinti projekto riziką.
Išvada: ar gravitacinis liejimas yra tinkamas gamybos sprendimas?
Gravitacinis liejimas siūlo veiksmingą daugkartinio naudojimo įrankių, geros paviršiaus kokybės, matmenų nuoseklumo, mechaninių savybių ir dizaino lankstumo derinį. Jis ypač vertingas aliuminio komponentams, kur įprastas liejimas smėliu gali nesuteikti norimos paviršiaus kokybės, o liejimas aukštu slėgiu gali būti ne pats praktiškiausias sprendimas dėl komponentų dydžio, sienelės storio, įrankių reikalavimų ar gamybos apimties.
Originalios įrangos gamintojams, inžinieriams, platintojams ir pirkimų komandoms tinkamo gamybos partnerio pasirinkimas yra toks pat svarbus kaip ir paties liejimo proceso pasirinkimas. Turėdamas patirties formų projektavimo, aliuminio gravitacijos liejimo, smėlio šerdies gamybos ir apdirbimo srityse, „Xuxing“ gali pasiūlyti integruotą požiūrį į individualų komponentų gamybą. Jei kuriate naują aliuminio komponentą arba ieškote patikimo Kinijos liejinių tiekėjo,susisiekite su mumissu savo brėžiniais, medžiagų reikalavimais ir gamybos lūkesčiais, kad aptartumėte tinkamą gravitacijos liejimo sprendimą jūsų projektui.
