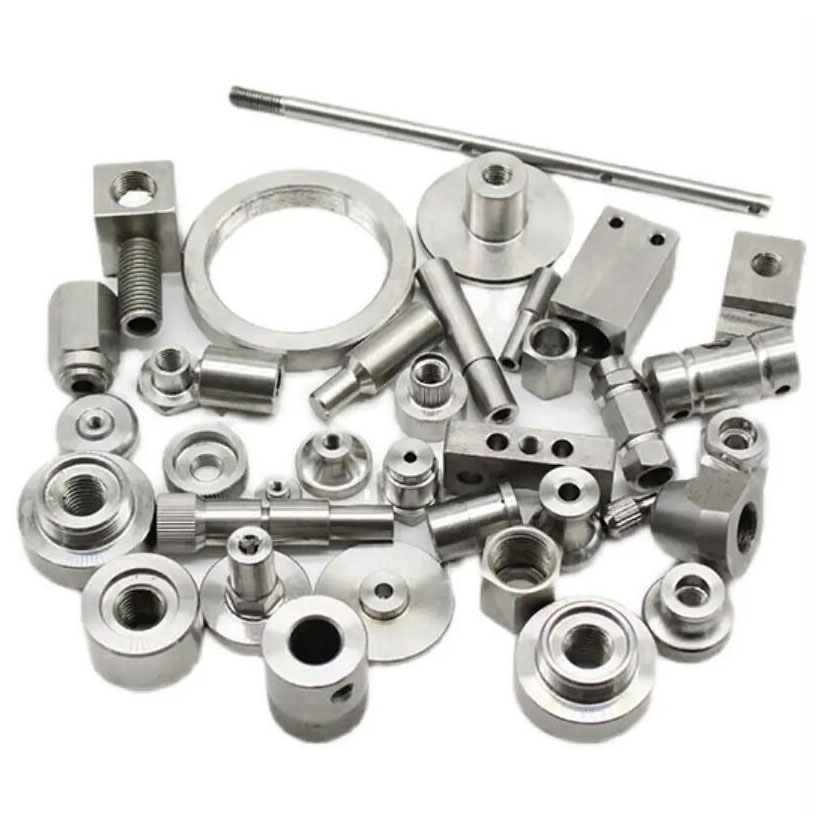

XuxingnumatoCNC apdirbimo paslaugosgamintojams, ieškantiems tikslių, pakartojamų ir gamybai paruoštų komponentų. Naudojant CNC frezavimo ir CNC tekinimo galimybes, procesas gali palaikyti prototipus, mažos apimties užsakymus ir pritaikytas metalines arba plastikines dalis, tuo pačiu padedant išlaikyti matmenų nuoseklumą ir patikimą pristatymą.
Straipsnio santrauka:CNC apdirbimas paverčia skaitmeninius dizainus į baigtus komponentus kontroliuojamu medžiagų pašalinimu. Ši technologija vertinama dėl tikslumo, pakartojamumo, lanksčios medžiagos parinkimo ir tinkamumo sudėtingoms geometrijoms. Šiame vadove paaiškinama, kaip veikia CNC apdirbimas, kokios medžiagos gali būti apdirbamos, kokie veiksniai turi įtakos kokybei ir kainai ir kaip gamintojai gali pasirinkti tinkamą apdirbimo partnerį prototipo ir gamybos reikalavimams.
Turinys
- Kas yra CNC apdirbimas?
- Kaip veikia CNC apdirbimo procesas?
- Kokie yra pagrindiniai CNC apdirbimo pranašumai?
- Kokias medžiagas galima apdirbti CNC?
- CNC frezavimas prieš CNC tekinimą
- Kas lemia CNC apdirbimo kokybę?
- Kur naudojamos CNC apdirbtos dalys?
- Kaip pasirinkti CNC apdirbimo tiekėją?
- Dažnai užduodami klausimai
Kas yra CNC apdirbimas?
CNC apdirbimas yra atimamasis gamybos procesas, kurio metu kompiuteriu valdoma įranga pašalina medžiagą iš kieto ruošinio, kad būtų sukurta nurodyta forma, matmenys ir paviršiaus profilis. Skirtingai nuo rankinio apdirbimo, CNC įranga eina pagal užprogramuotus įrankius, todėl tą patį dizainą galima atkurti labai nuosekliai.
Šiuolaikinis CNC apdirbimas gali palaikyti tiek prototipo kūrimą, tiek gamybos gamybą. Tai ypač naudinga, kai komponentui reikia tikslių skylių, kišenių, plyšių, sriegių, išlenktų paviršių ar kitų sukonstruotų savybių, kurios turi atitikti skaitmeninį brėžinį.
Gamintojams pagrindinė vertybė yra ne tik automatizavimas. CNC technologija sujungia inžinerinius duomenis su pakartojama fizine gamyba, sumažindama rankinį įsikišimą ir palengvindama partijų matmenų nuoseklumą.
Kaip veikia CNC apdirbimo procesas?
Įprastas apdirbimo projektas susideda iš kelių sujungtų etapų. Kruopštus paruošimas kiekviename etape gali turėti įtakos gatavo komponento tikslumui, efektyvumui ir galutinei kokybei.
- Dizaino paruošimas:2D brėžinys arba 3D CAD modelis apibrėžia matmenis, leistinus nuokrypius, medžiagas ir reikalingas savybes.
- Gamybos analizė:Projektas peržiūrimas, siekiant nustatyti sunkiai apdorojamas savybes, nereikalingą sudėtingumą ir galimas gamybos problemas.
- Medžiagos paruošimas:Tinkamas metalas arba inžinerinis plastikas parenkamas ir paruošiamas pagal komponentų reikalavimus.
- Įrankių tako programavimas:CNC instrukcijos nustato pjovimo judesius, įrankio pasirinkimą, greitį, pastūmas ir apdirbimo sekas.
- Apdirbimas:Ruošinys yra saugiai išdėstytas, o pjovimo įrankiai pašalina medžiagą pagal užprogramuotą kelią.
- Patikra:Gatavus matmenis ir svarbias savybes galima patikrinti pagal inžinerinius reikalavimus prieš išsiunčiant.
Ši darbo eiga ypač svarbi pasirinktiniams komponentams, nes ankstyva projektavimo analizė gali nustatyti gamybos sunkumus, kol jie netampa brangiomis perdirbimo problemomis.
Kokie yra pagrindiniai CNC apdirbimo pranašumai?
CNC apdirbimo tinkamumas priklauso nuo detalės konstrukcijos, medžiagos, tūrio ir reikalingų leistinų nuokrypių. Tačiau dėl kelių savybių tai yra svarbi galimybė šiuolaikinei komponentų gamybai.
Didelis matmenų tikslumas
Kompiuteriu valdomas pjovimas leidžia gamintojams gaminti komponentus pagal nustatytus inžinerinius matmenis. Griežtas leistinas nuokrypis gali būti pasiektas, kai mašina, įrankiai, medžiaga, programavimas ir tikrinimo metodas yra tinkamai suderinti su pritaikymu.
Pakartojama gamyba
Patikrinus apdirbimo programą, tą pačią įrankių juostą galima pakartotinai panaudoti kitoms dalims. Dėl to CNC apdirbimas tinkamas toms programoms, kuriose svarbi visos gamybos partijos geometrija.
Lankstus gamybos apimtys
CNC procesai gali būti naudojami prototipams, kūrimo pavyzdžiams, pakaitiniams komponentams ir mažos apimties gamybai. Šis lankstumas yra naudingas, kai gamintojams reikia patvirtinti projektą prieš pradėdami naudoti didesnio masto gamybos įrankius.
Platus medžiagų suderinamumas
Priklausomai nuo mašinos konfigūracijos ir įrankių, CNC apdirbimas gali apdoroti platų metalų ir inžinerinių plastikų pasirinkimą. Tai leidžia dizaineriams pasirinkti medžiagas pagal stiprumą, svorį, atsparumą korozijai, atsparumą temperatūrai ar kitus taikymo reikalavimus.
Sudėtinga geometrija
Taikant kelių ašių apdirbimo strategijas galima sukurti detalias geometrijas, kurias būtų sunku nuosekliai atkurti atliekant rankinius procesus. Tinkama gamybos projektavimo analizė išlieka labai svarbi siekiant efektyvios gamybos.
Kokias medžiagas galima apdirbti CNC?
Medžiagos pasirinkimas turėtų būti pagrįstas gatavo komponento eksploatavimo aplinka ir mechaniniais reikalavimais. „Xuxing“ publikuotų medžiagų asortimentą sudaro aliuminis, plienas, nerūdijantis plienas, varis, žalvaris ir keletas standžių inžinerinių plastikų.
| Medžiagos kategorija | Reprezentacinės medžiagos | Tipiški svarstymai |
|---|---|---|
| Aliuminis | 6060, 6061, 6082, 7075, A356 | Lengva konstrukcija, apdirbamumas, stiprumo ir svorio reikalavimai |
| Plienas | C40, 16MnCr5, 42CrMo4, C45, S355 | Konstrukcinis stiprumas, atsparumas dilimui, mechaniniai pritaikymai |
| Nerūdijantis plienas | 1.4301, 1.4305, 1.4404, 1.4571 | Atsparumas korozijai ir reikli pramoninė aplinka |
| Varis | 2.0060, E-Cu57, E-Cu58 | Elektros ir šilumos laidumas |
| Žalvaris | Ms58, CuZn39Pb3 | Apdirbamumas, jungiamosios detalės, techninė įranga ir mechaniniai komponentai |
| Inžineriniai plastikai | ABS, PC, PEEK, PP, akrilas | Mažas svoris, izoliacija, atsparumas cheminėms medžiagoms arba specializuotas veikimas |
Atitinkama medžiaga visada turi būti patvirtinta atsižvelgiant į komponento mechaninę apkrovą, temperatūrą, cheminį poveikį, matmenų stabilumą ir numatomą tarnavimo laiką.
CNC frezavimas ir CNC tekinimas: koks skirtumas?
Du paplitę apdirbimo būdai yra CNC frezavimas ir CNC tekinimas. Nors abu naudoja kompiuteriu valdomą įrangą, jie yra optimizuoti skirtingoms dalių geometrijoms.
| Funkcija | CNC frezavimas | CNC tekinimas |
|---|---|---|
| Pirminis judėjimas | Pjovimo įrankis juda aplink pritvirtintą ruošinį | Ruošinys sukasi, o pjovimo įrankis pašalina medžiagą |
| Tinkama geometrija | Kišenės, lizdai, skylės, veidai, kontūrai | Apvalios, cilindrinės, kūginės ir besisukančios dalys |
| Bendrosios programos | Korpusai, laikikliai, plokštės, mašinų komponentai | Velenai, kaiščiai, įvorės, srieginiai komponentai |
Pasirinkimą tarp frezavimo ir tekinimo pirmiausia lemia detalės geometrija ir funkciniai reikalavimai. Kai kuriems komponentams gali prireikti apdirbimo operacijų derinio, kad būtų pasiektas galutinis dizainas.
Kas lemia CNC apdirbimo kokybę?
Aukštos kokybės apdirbimas yra kelių tarpusavyje susijusių veiksnių, o ne vienos mašinos specifikacijos rezultatas. Pirkėjai, vertindami tiekėją, turėtų atsižvelgti į visą gamybos procesą.
- Inžinerinė apžvalga:Prieš gaminant reikia įvertinti dizaino ypatybes, kad būtų galima pagaminti.
- Mašinos galimybės:Įranga turi atitikti komponento dydį, geometriją, medžiagą ir tolerancijos reikalavimus.
- Įrankio pasirinkimas:Pjovimo įrankiai turi įtakos matmenų tikslumui, paviršiaus apdailai, našumui ir įrankio tarnavimo laikui.
- Medžiagos konsistencija:Pasirinkta medžiaga turi atitikti reikalaujamus kokybės ir taikymo reikalavimus.
- Proceso valdymas:Stabilūs programavimo ir apdirbimo parametrai palaiko pakartojamą gamybą.
- Patikra:Kritiniai matmenys turi būti patikrinti pagal patvirtintus brėžinius ir specifikacijas.
Pirkėjams lyginantiemspritaikytos CNC apdirbimo galimybės, pravartu išnagrinėti ne tik turimą įrangą, bet ir tiekėjo inžinerinę patirtį, medžiagų pasirinkimo galimybes, gamybos darbo eigą ir gebėjimą patenkinti pristatymo reikalavimus.
Kur naudojamos CNC apdirbtos dalys?
CNC apdirbimas naudojamas įvairiems pramoniniams tikslams, nes procesas gali būti pritaikytas skirtingoms medžiagoms, geometrijoms ir gamybos kiekiams.
- Automobilių komponentai ir priedai
- Pramonės mašinos ir įrenginiai
- Mechaninė įranga ir įrankiai
- Elektroninės įrangos korpusai ir konstrukciniai komponentai
- Keičiamos ir techninės priežiūros dalys
- Produkto kūrimo komponentų prototipas
- Individualūs armatūra, laikikliai, velenai ir jungtys
Pavyzdžiui, aliuminio komponentas gali būti pasirinktas, kai svarbus mažas svoris, o nerūdijantis plienas gali būti tinkamesnis aplinkoje, kurioje atsparumas korozijai yra prioritetas. Tada apdirbimo procesą galima pritaikyti prie pasirinktos medžiagos ir dizaino.
Kaip pasirinkti CNC apdirbimo tiekėją?
Renkantis apdirbimo tiekėją reikėtų daugiau nei lyginti vieneto kainas. Patikimas tiekėjas turėtų įrodyti, kad jo gamybos pajėgumai atitinka techninius ir komercinius projekto reikalavimus.
- Patikrinkite apdirbimo patirtį:Peržiūrėkite, ar tiekėjas reguliariai tvarko dalis, panašias į jūsų programą.
- Patvirtinkite medžiagos prieinamumą:Įsitikinkite, kad reikiamų metalų ar plastikų rūšių galima įsigyti nuosekliai.
- Aptarkite tolerancijas:Prieš gamindami nustatykite kritinius matmenis ir išaiškinkite tikrinimo reikalavimus.
- Įvertinkite gamybos lankstumą:Paklauskite, ar tiekėjas palaiko prototipus, mažos apimties užsakymus ir pakartotinę gamybą.
- Peržiūrėkite pristatymo galimybes:Gamybos grafikai turi būti realūs ir suderinti su jūsų projekto tvarkaraščiu.
- Apsvarstykite integruotas galimybes:Tiekėjas, turintis tiek liejimo, tiek apdirbimo patirties, gali suteikti pranašumų, kai liejiniams komponentams reikia vėlesnio tikslaus apdirbimo.
„Xuxing Machinery“ turi patirties aliuminio ir cinko lydinių liejimo, formų projektavimo ir CNC apdirbimo srityse. Paskelbtoje įmonės informacijoje teigiama, kad bendrovė valdo gamyklą Ningbo mieste, Kinijoje, kurioje dirba 35 kvalifikuoti meistrai, o metinis pajėgumas viršija 120 000 liejimo ir CNC apdirbimo dalių.
Jo CNC apdirbimo pasiūlymas apima ir CNC frezavimą, ir CNC tekinimą, įskaitant aliuminį, plieną, nerūdijantį plieną, varį, žalvarį, ABS, polikarbonatą, PEEK, polipropileną ir kitas inžinerines medžiagas.
Dažnai užduodami klausimai apie CNC apdirbimą
Kas yra CNC apdirbimo paslaugos?
CNC apdirbimo paslaugos naudoja kompiuteriu valdomas stakles, kad pašalintų medžiagą iš kieto ruošinio ir pagamintų komponentus pagal skaitmeninį dizainą. Įprasti procesai apima CNC frezavimą ir CNC tekinimą.
Ar CNC apdirbimas tinka prototipams?
Taip. CNC apdirbimas dažniausiai naudojamas prototipams, nes juo galima gaminti funkcines dalis iš gamybinio lygio metalų ir plastikų, nereikalaujant specialių liejimo įrankių kiekvienai projektavimo iteracijai.
Kokias medžiagas galima apdirbti CNC?
Priklausomai nuo įrangos ir įrankių, CNC apdirbimas gali apdoroti tokias medžiagas kaip aliuminis, plienas, nerūdijantis plienas, varis, žalvaris, ABS, polikarbonatas, PEEK, polipropilenas ir akrilas.
Kuo skiriasi CNC frezavimas ir CNC tekinimas?
CNC frezavimo metu paprastai naudojami besisukantys pjovimo įrankiai, skirti apdirbti pritvirtinto ruošinio ypatybes, o CNC tekinimo metu ruošinys paprastai pasuka prieš pjovimo įrankį. Frezavimas puikiai tinka prizminiams ir sudėtingiems paviršiams, o tekinimas dažniausiai naudojamas cilindriniams arba sukamiesiems komponentams.
Kaip galima pagerinti CNC apdirbimo tikslumą?
Tikslumas priklauso nuo mašinos, įrankių, medžiagų, darbo laikymo, programavimo, apdirbimo parametrų, aplinkos stabilumo ir tikrinimo proceso. Aiškūs brėžiniai ir atitinkami leistini nuokrypiai taip pat padeda išvengti nereikalingų gamybos pokyčių.
Ar CNC apdirbimas gali būti derinamas su liejimu?
Taip. Liejimas gali pagaminti beveik tinklinės formos komponentą, o vėlesnis CNC apdirbimas gali patobulinti svarbius paviršius, skyles, sriegius ir matmenų ypatybes. Šis derinys gali būti naudingas sukonstruotiems aliuminio arba cinko lydinio komponentams.
Išvada: kaip tinkamas CNC partneris gali palaikyti jūsų gamybos tikslus?
CNC apdirbimas suteikia praktišką kelią iki tikslių, pakartojamų ir pritaikytų komponentų visose prototipų ir gamybos programose. Tinkamas gamybos metodas priklauso nuo detalės geometrijos, medžiagos, tolerancijos, kiekio, paviršiaus reikalavimų ir pristatymo grafiko. Turėdamas liejimo ir apdirbimo patirties, „Xuxing“ gali padėti klientams, ieškantiems pritaikytų komponentų gamybos nuo projektavimo įvertinimo iki apdirbimo ir pristatymo. Jei kuriate naują komponentą arba jums reikia patikimo šaltinio pakartotinei gamybai,susisiekite su mumissu savo brėžiniais, medžiagų reikalavimais, kiekiais ir specifikacijomis, kad aptartumėte tinkamą apdirbimo sprendimą.
